Perkenalkan, Saya I Gede Murda Arnawa NIM 2401402002 Tugas Jaringan Komputer 1.
Kali ini saya akan membahas topik mengenai cara Konfigurasi Static dan Dinamic. Dalam jaringan komputer, kita mengenal dua jenis pengaturan routing utama: konfigurasi static dan dinamic.
Untuk Routing Static menggunakan IP Route, Routing Dynamic ada BGP, EIGRP, OSPF, dan RIP. Web Server berfungsi sebagai server untuk sebuah web, FTP (File Transfer Protocol) Server berfungsi sebagai server pengiriman file, dan mail server berfungsi untuk sebagai Server pengiriman Email.
Nah, dalam artikel ini, saya akan mencoba menjelaskan dengan sederhana tentang bagaimana cara mengkonfigurasinya, Dengan langkah-langkah yang mudah dipahami menggunakan software cisco paket tracer.
Berikut adalah topologi yang akan digunakan:
Alat dan Bahan:
1.
Softwarwe cisco paket
tracer
2.
Router (6)
3.
AP-PT (1)
4.
Switch 2950T-24 (4)
5.
Laptop (1)
6.
PC (5)
7.
Server (3)
8.
Kabel
Berikut Langkah-langkahnya:
1.
Buatlah desain topologinya.
2. Ganti port laptop dengan port kanan bawah agar dapat terhubung
dengan Access Point.
3. Selanjutnya ke router 2 dan masukkan config berikut, untuk
menambahkan IP router.
4.
Selanjutnya ke router 0 dan
masukkan config berikut.
5.
Selanjutnya ke router 1 dan
masukkan config berikut.
6.
Selanjutnya ke router 4 dan
masukkan config berikut.
7. Selanjutnya ke router 5 dan masukkan config berikut.
8.
Pada router 3 masukkan config
berikut.
9. Pada IP Address di bagian Desktop PC 0 dan Laptop, ubah dari static
menjadi DHCP.
10.
Pada IP Address di bagian
Desktop Server, ubah dari static menjadi DHCP.
11.
Kemudian pada PC yang terhubung
ke switch 1 dan 2 masukan IP sebagai berikut:
PC 3:
192.168.1.3 mask 255.255.255.0 default-gateway 192.168.1.1
PC 1: 192.168.2.3
mask 255.255.255.0 default-gateway 192.168.2.1
PC 4: 192.168.3.3
mask 255.255.255.0 default-gateway 192.168.3.1
PC 2: 192.168.4.3
mask 255.255.255.0 default-gateway 192.168.4.1
10.10.10.0/30
10.10.11.0/30
20.20.20.0/30
20.20.21.0/30
20.20.22.0/30
8.8.8.0/24 atau
8.0.0.0/8
192.168.10.0/24
192.168.1.0/24
192.168.2.0/24
192.168.3.0/24
192.168.4.0/24
24. Selanjutnya cobalah untuk mengirim pesan ke setiap komponen.
26. Pada salah satu PC/Laptop pada bagian Desktop masuk ke Web Browser
==> Masukkan IP Web Server pada pencarian ==> Maka akan muncul hasil
seperti berikut.
27. Masuk ke FTP Server ==> Services ==> FTP ==> Masukkan
Username dan Password sesuai keinginan ==> Centang semua izin mulai dari
write sampai list.
28. Pada salah satu PC/Laptop pada bagian Desktop masuk ke Command Prompt ==> Masukkan seperti gambar berikut (untuk password memang tidak terlihat).

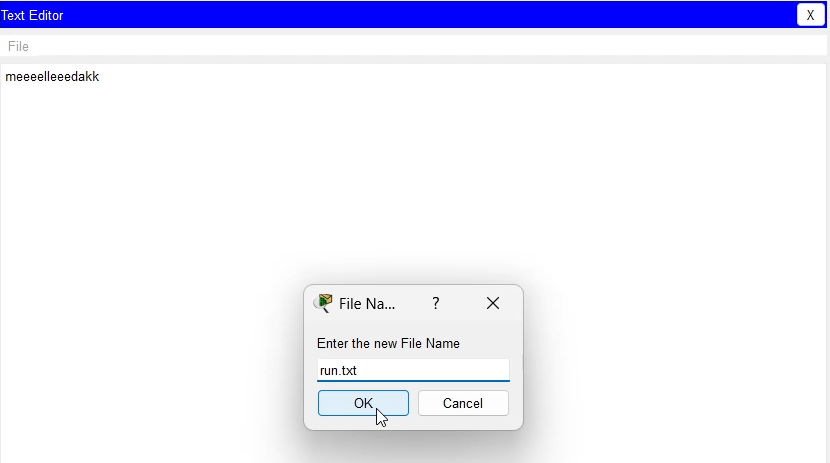

29. Buat text di bagian text editor ==> simpan text tersebut (Ctrl+S) dengan nama sesuai keinginan.
30. Masukkan lagi di command prompt command put nama file text tadi.
31. Cek di salah satu Laptop/PC dengan lakukan hal yang sama, namun menggunakan command get ==> Buka di text editor dengan Open(Ctrl+O) dan cek apakah text yang dikirim tersebut masuk.
34. Klik compose.
35. Isi email tujuan, subjek email, pesan email ==> Send.
36. Cek email di PC satunya klik receive.
Demikianlah tutorial mengenai cara konfigurasi IP statis dan dinamis yang dapat saya bagikan. Saya menyadari bahwa mungkin masih ada beberapa bagian yang belum sepenuhnya jelas atau ada kekurangan dalam penyampaian materi. Oleh karena itu, saya mohon maaf jika terdapat kesalahan atau kekurangan.
Saya sangat mengapresiasi setiap masukan, kritik, atau saran yang dapat membantu saya untuk terus berkembang dan memperbaiki kualitas tutorial di masa mendatang. Semoga apa yang telah disampaikan dapat memberikan manfaat dan mempermudah Anda dalam memahami konsep-konsep terkait konfigurasi jaringan ini.
Terima kasih atas perhatian dan waktu yang telah Anda luangkan untuk membaca artikel ini. Semoga ilmu yang diperoleh dapat diterapkan dengan baik dan memberikan keberkahan bagi Anda. Sampai jumpa di tutorial berikutnya!
